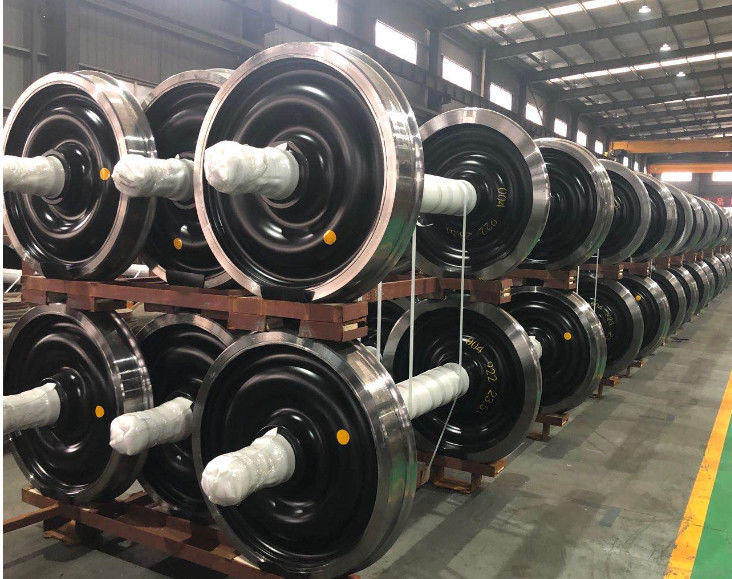

Demiryolu Tekerlek Takımı BA004 Tekerlek Takımı ((22.5t) TSI Sertifikasyonu

Demiryolu Tekerlek Takımı BA004 Tekerlek Takımı (22.5t) TSI Sertifikasyonu

Tekerlek kümeleri, çapı 1435 mm, monoblok tekerlekleri 920 mm, 22,5 tonlik aks yükü için

EN teknik özelliklerine göre EN13260 (tekerlek kümesi); EN13261 (eksler) ve EN13262 (tekerlekler).

Ana teknik özellikler:

- 1435 mm çapı

- toplam aks uzunluğu 2180 (+1/-1) mm

- rulman eksenleri arasındaki mesafe 2000 mm

- 2 tekerlek arasındaki mesafe: 1360 (+1/-1)

- nominal tekerlek basıncı -os çapı f 200 mm

- Tekerlekli araç ağırlığı 998 kg

- tekerlek yuvarlama çapı 920 (+4/-0) mm

- 840 (+2/0) mm'lik bir aşınma sınırı göstergesi tekerlek çapı

- tekerleklerin kenar genişliği 135 (+1/-1) mm

- tekerleklerin yüzgeçlerinin iç çapı 810 (+ 0/-4) mm

- tekerleklerin döşeme yanındaki tekerlekler iç çapı 810 (+ 0/-4) mm'dir

- örgü kalınlığı:

- Halkla bağlantı noktasında 20 (+2/-0) mm

- Gemiyle bağlantıda 20 (+2/-0) mm

- Düğümün dış çapı 240 (+4/-0) mm

- dudak tarafındaki dış çapı 240 (+4/-0) mm

- Nab uzunluğu: 185 (+3/-0) mm

- 173 (+2/-0) mm'lik aks gövdesinin çapı

- nominal tekerlek basıncı -takım çapı 200 mm

- EN13715-S1002/h28/e32.5/6.7%'e göre yuvarlama profili

- toplam aks uzunluğu 2180 (+1/-1) mm

- 130p6 ((+0.068/+0.043) mm'lik aks dergisi çapı

- aks dergisinin uzunluğu 191 (+0.5/-0.5) mm

- aks obturatörünün çapı f 160 t7 (+0.174/+0.134) mm

- kapak uzunluğu 58 (+1/-0) mm

- nominal tekerlek basıncı -takım çapı 200 mm

- Flanş 30.5/32.5 mm.

İhtiyacınıza göre boya da ekleyebiliriz.
